陜西污水處理廠擴容自控系統擴容項目案例

工業園區污水處理廠

2023-06-20 18:42:08

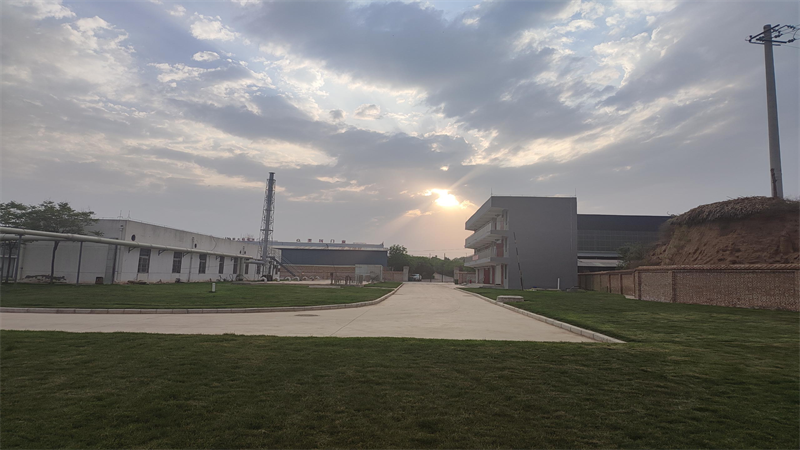

陜西工業園區污水廠擴容自控項目



項目概況

該項目為陜西省某工業園區集中污水處理擴容改建項目。項目規模為8000m3/d。污水處理后排放要求達到《陜西省黃河流域污水綜合排放標準》

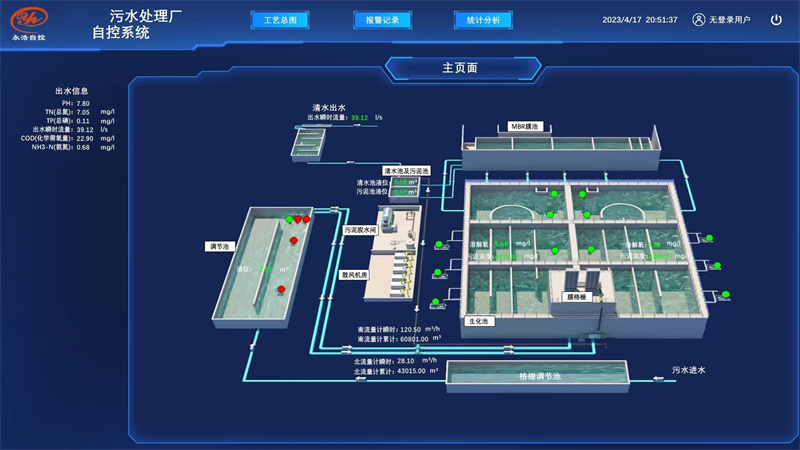

( DB61/224-2018)中表一中B標準。COD氨氮的排放標準要求執行(DB61/224-2018)中表一中A標準。1污水廠自控系統1.png



設計標準

《城鎮污水處理廠污染物排放標準》GB18918-2002

《小城鎮污水處理建設工程標準》建標148-2010

《給排水制圖標準》GB/T50106-2010

《室外排水設計規范》GB50014-2006

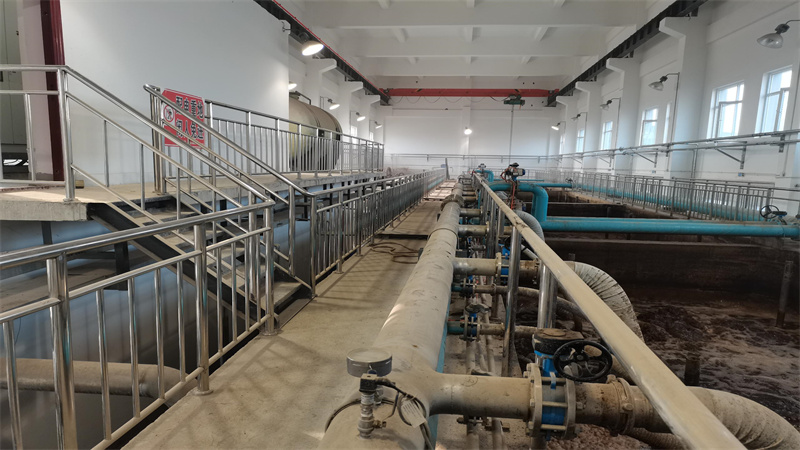

2水廠自控系統 (3).jpg

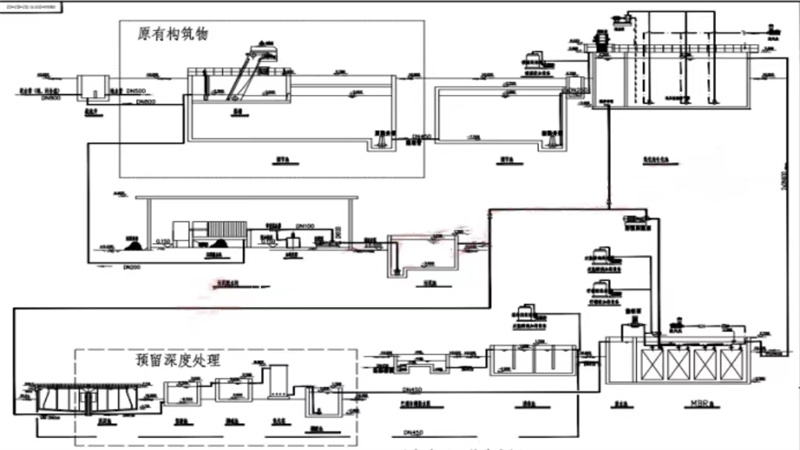

 生產工藝



信 息 層

信息層由廠長計算機、化驗室計算機、技術部門計算機及辦公計算機、辦公打印機、以太網交換機等設備組成。主要功能是完成廠內部的辦公、生產管理等功能。

信息系統應具有采集、事故預警、應急處置等功能應作為數字化城市信息系統的組成部分。完成日常辦公及管理的需要,對生產數據進行保存分析、查詢和再使用。


控 制 層



控制層分為:中央監控系統、現場控制站。

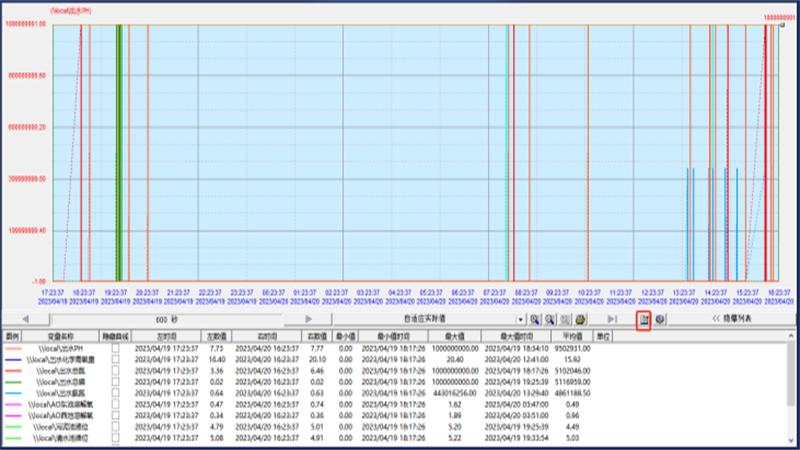

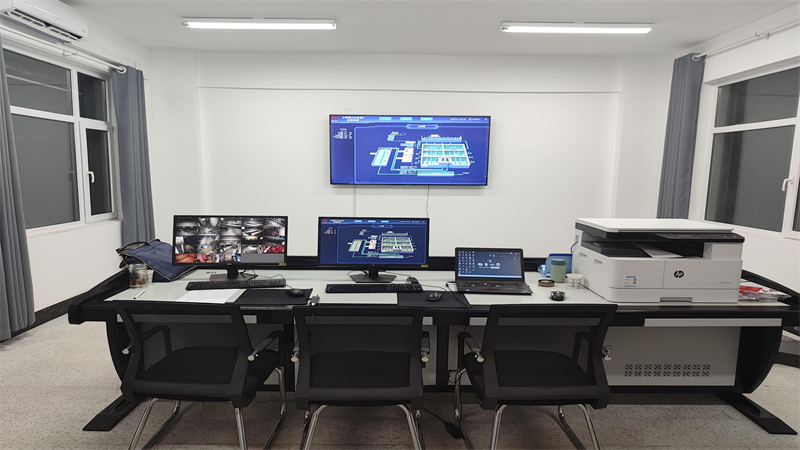

中央監控系統:完成全廠工藝設備的運行狀態、工藝過程參數的采集和監視遠程控制相關設備、設定運行參數,配合工藝運行流程提高水廠管理水平。報表打印、事故報警打印、運行生產管理、成本控制等功能。

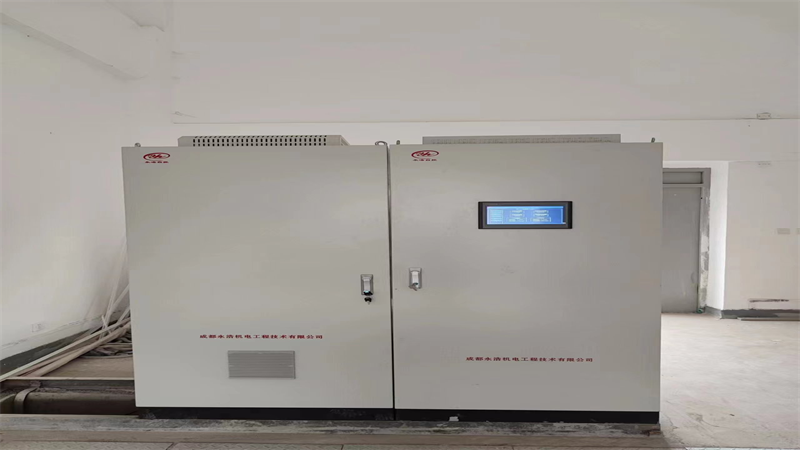

現場控制站



設 備 層

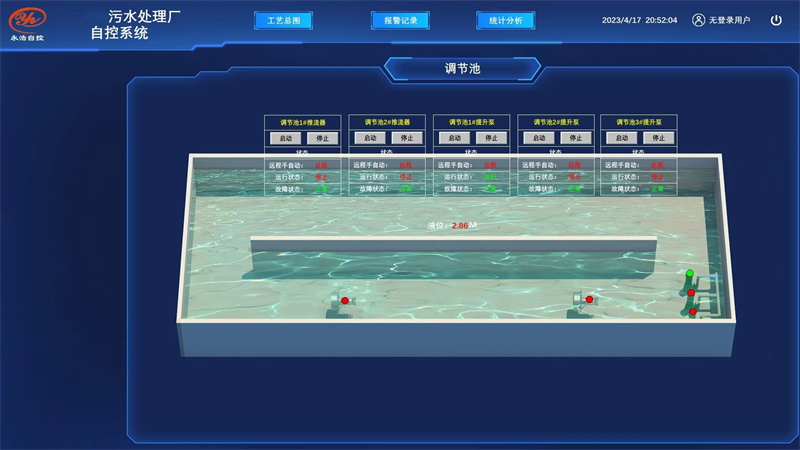

調節池

設置超聲波液位計,對調節池內提升泵進行液位保護。

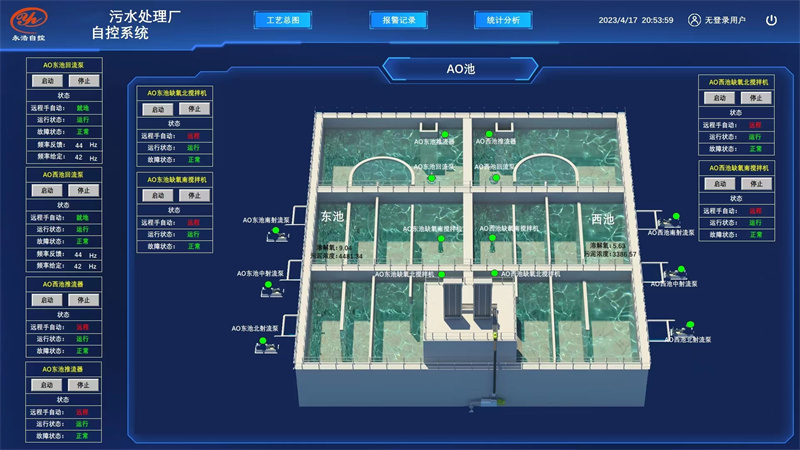

A/O池

進水管道設流量測量,A/O池設溶解氧分析儀、污泥濃度計。

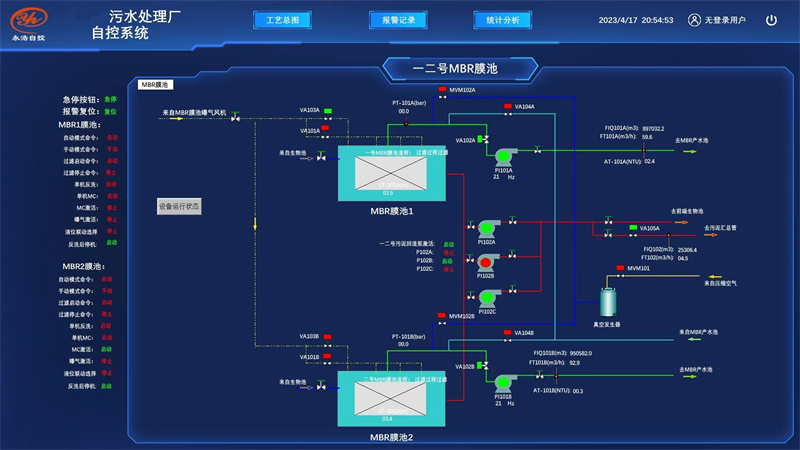

MBR池

每組MBR池內設置污泥濃度計,超聲波液位計,產水系統設置壓力表、電磁流量計。排泥系統配置電磁流量計。

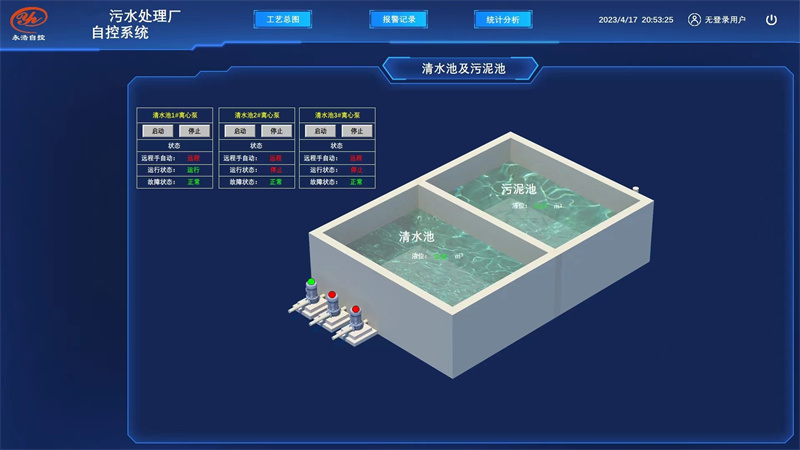

污泥池及清水池

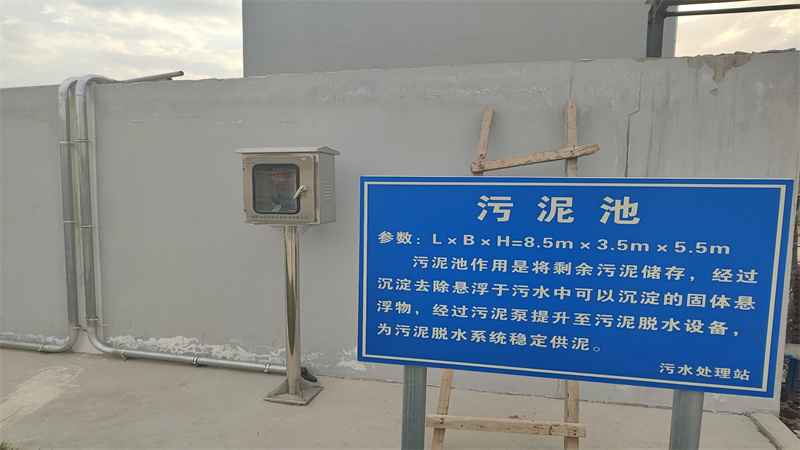

污泥池設置超聲波液位計,對污泥泵進行液位保護。圖片

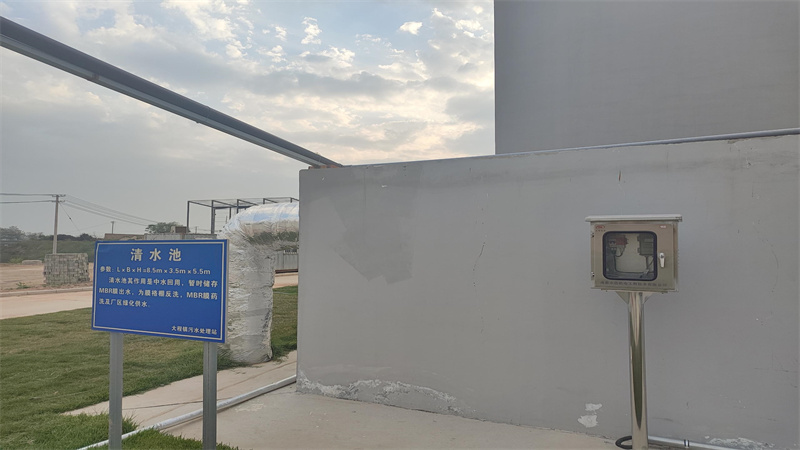

清水池設置超聲波液位計,與膜格柵反洗泵、MBR藥洗供水泵連鎖低液位保護。



脫泥脫水系統

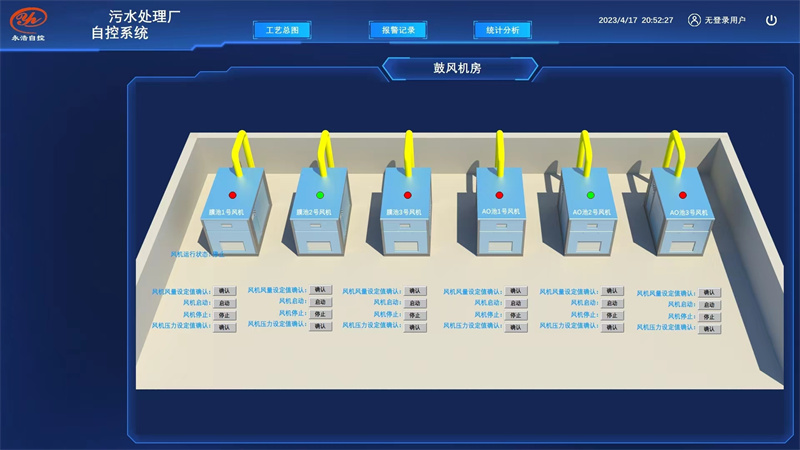

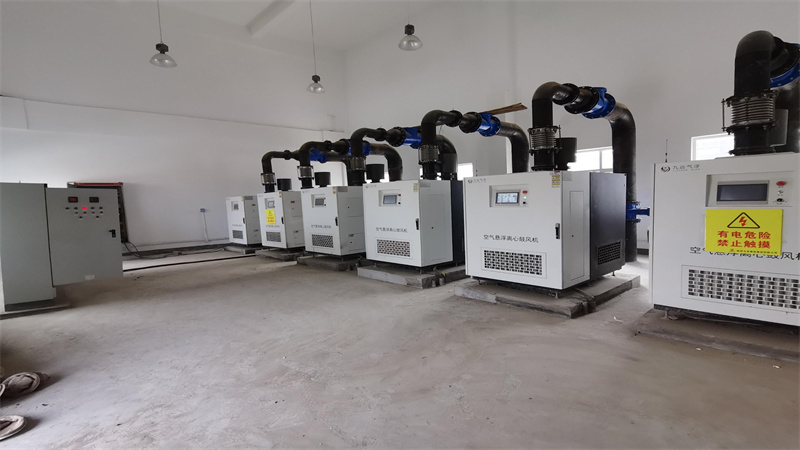

曝氣系統


18水廠自控系統 (2).jpg


出水

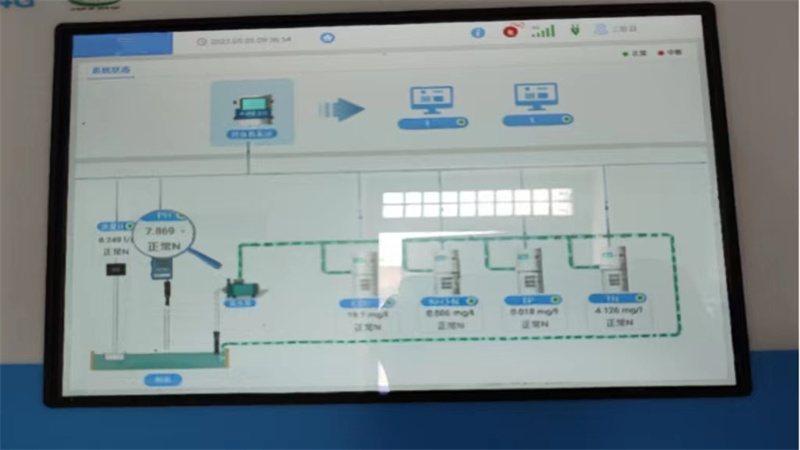

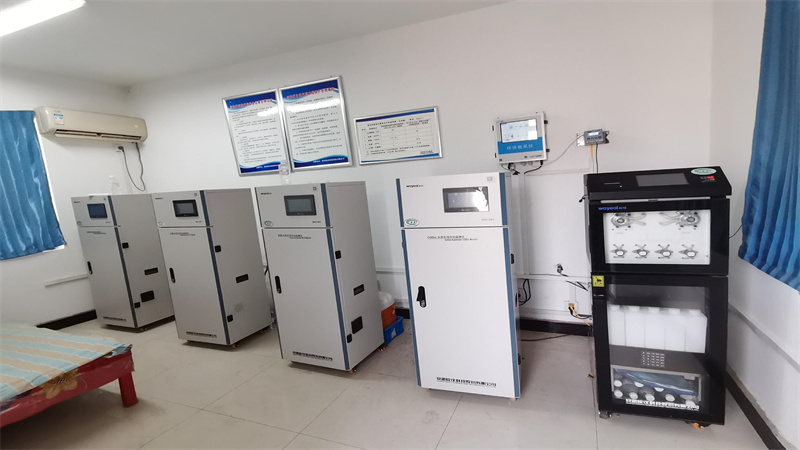

污水處理后出水工段設超聲波流量計和COD 、 SS、PH 氨氮、余氯在線測定儀,實現對出水水質達標與否的監測。

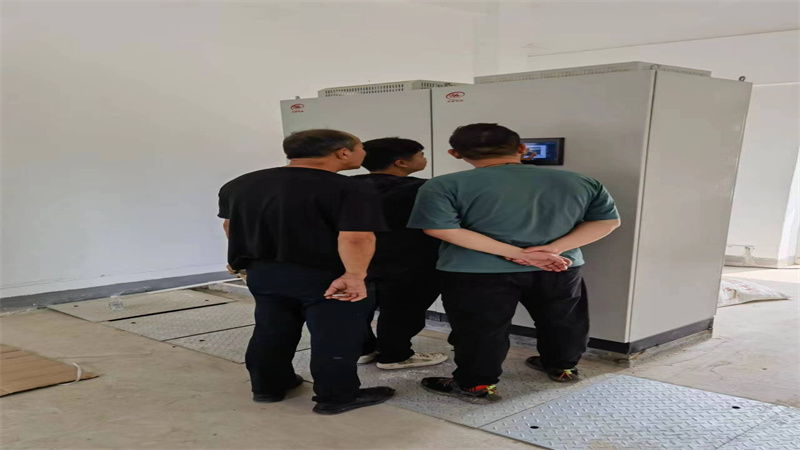

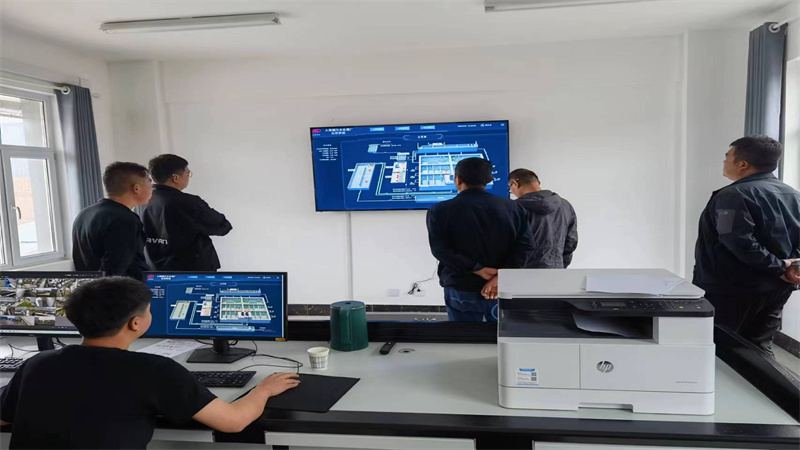

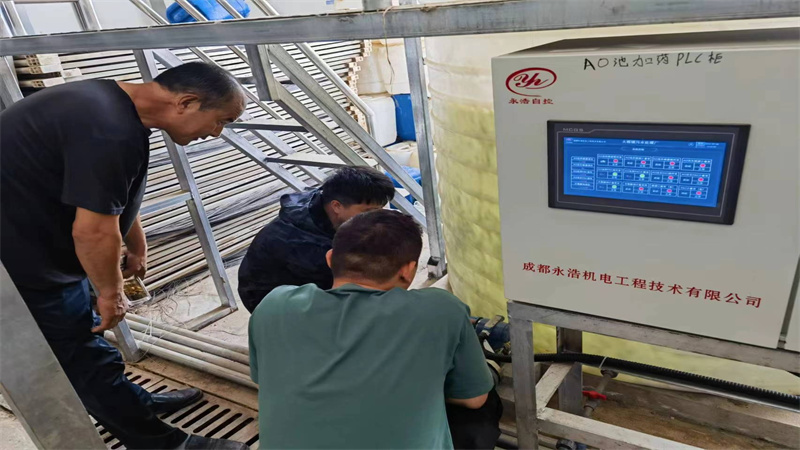

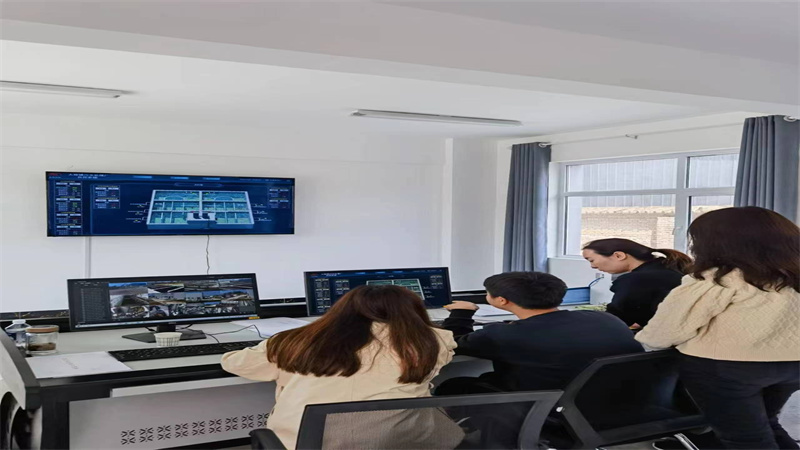

現場培訓驗收


自控項目咨詢:13096360690
