傳感層產品

流量儀表

AFMQ 系列明渠流量計

AFMQ series open channel flowmeter.

下載資料

產品概述

超聲波明渠流量計由明渠流量主機及超聲波探頭兩部分構成,中間通過電纜相連。超聲波探頭利用聲波反射原理來檢測量水堰槽內的液位,明渠流量主機通過響應公式計算出流經堰槽的水流量。

超聲波明渠流量計為非接觸式儀表,可應用于地下水系統流量監測、工業污水排放監測等,準確檢測明渠流量。

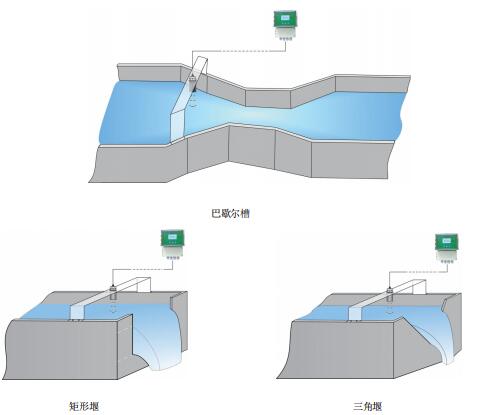

超聲波探頭安裝在堰槽上部(參見圖1),其周期性向液面發射一束超聲波,該束聲波到達液面后被反射由探頭接收,主機測得該過程的傳播時間t,根據已知聲速v即可得出液面至探頭的距離d(測距值),在已知探頭至堰槽底部距離即安裝高度H的前提下,即可換算出液位高度h,計算公式為: h = H– d      d=V*t/2

 其中:   h: 液位值    d: 測距值  V:聲速   t:傳播時間

容器內的氣體溫度對聲速有一定影響,所以還應測出氣體溫度T,以修正聲速V。

對于確定的量水堰槽,其流過的液體流量與當時的液位為確定的函數關系,即 Q= h(x) ,Q為瞬時流量,h為液位值。

主機根據確定的堰槽類型,即可根據液位獲得流量值。

環境氣體溫度對聲速有一定影響,所以還應測出氣體溫度T,以修正聲速V。

超聲波明渠流量計對流量的測量,首先是測出探頭至液面的距離,之后通過換算得出液位值,再換算得出流量值,了解這一點對儀表的安裝調試很重要。



產品特點

◆非接觸式測量,超聲波探頭不與被測介質接觸,無磨損、腐蝕等風險,使用壽命長、維護簡便。

◆檢測精度高,流量計量準確,明渠流量隨液位按1mm的精度檢測,液位每1mm的變化,明渠流量隨之變化。

◆適應多種堰槽:分別支ISO版本的各種堰槽:巴歇爾槽、三角堰(30°/40°/60°/90°/120°)、有邊/無邊矩形堰(可自定義寬度),可輸入自定義流量關系公式。

◆大屏帶背光圖形液晶顯示,中/英文可選菜單系統。

◆流量單位可設定,累計流量可修正,等多種實用自定義設置。

◆編程簡單,易于操作。

◆探頭防護等級IP68。

◆探頭抗干擾能力強,低盲區、高靈敏度,與主機連線長可達1000米。

◆明渠流量主機功能強,可提供最多6個繼電器開關量信號,累積流量的脈沖輸出。

◆可提供MODBUS-RTU數字信號。

◆可提供手操器,操作方便。

◆可定制太陽能供電、無線傳輸功能。



技術參數

主機技術參數

堰槽協議:ISO版:巴歇爾槽(1~23號),有邊/無邊矩形堰(30°/45°/60°/90°/120°),自定義堰槽。

國版:巴歇爾槽(1~25號),矩形堰(25/50/75/100cm),直角三角堰,自定義堰槽。

◆液位分辨率:1mm

◆液位誤差:1mm或滿量程的0.2%(取最大值,平靜水面)

◆顯示方式:圖形液晶顯示(帶背光)

◆瞬時流量顯示范圍:0.000~999999 L/s,m3/h或m3/m

◆累積流量顯示最大值:99999999.9 m3/h

◆模擬信號輸出:一路DC4-20mA電流,對應于瞬時流量

◆負載電阻:  0~500Ω

◆數字通信:  RS485串行通信,標準MODBUS-RTU協議

◆繼電器輸出: 上限、下限報警和控制(瞬時流量和水位);可設定高位、低位、脈沖輸出及故障報警等

◆ 繼電器模式: 常開/常閉(可設定)

◆繼電器數量: 最多6個

◆繼電器規格: 5A  250VAC/30VDC

◆ 供電電源:

直流:DC24V(±5%)  0.2A;交流:AC220V(±20%)  0.1A

◆檢測周期:1秒(可調)

◆環境溫度:-40℃ --+70℃

◆外殼材料:ABS

◆外殼保護等級:IP67

◆電纜密封套:PG9/PG11/PG13.5

◆參數設定方式:3位有感按鍵

◆安裝方式:墻掛式

外型尺寸:250*185*125mm

超聲波探頭參數

◆量程:0.00-4.00m

◆盲區:0.20m

◆工作溫度范圍: -40℃ ~ +75℃

◆外殼防護等級:IP68

◆外殼材料:ABS/PVC/PTFE

◆探頭耐壓范圍: 0.2Mpa

◆探頭引出電纜:標準長度為10米(可訂貨加長至1000米)

◆探頭發射波束角:10o(3db)

◆探頭加長:20cm或訂貨確定(寒冷地區安裝選用)

◆ 安裝方式:螺紋(配螺母)或法蘭

◆  螺紋尺寸:G2A

◆ 法蘭尺寸:DN65、DN80
